Hydraulický strojní svěrák RÖHM RBAW, šíře čelistí 113 mm

- Pro univerzální použití na frézkách a obráběcích centrech
- Ručně ovládaný mechanicko-hydraulický upínací systém s měničem výkonu
- Všechny opotřebitelné díly, zejména vedení čelistí, jsou kalené a broušené
- Ocelové tělo s pevnou upínací čelistí, rovnoměrně zápustkově kované
- Automatické napínání v hydraulické jednotce pomocí vestavěných talířových pružin
- Na povrch pevných a pohyblivých čelistí lze připevnit další stupňovité čelisti nebo speciálně tvarované čelisti
- Krátká konstrukce pohyblivé čelisti (z oceli) má za následek krátkou celkovou délku i při maximálním rozpětí
- Lze upnout vodorovně, svisle a bočně s nastavením výšky ±0,02
- Velký upínací rozsah, robustní ploché vedení pohyblivé čelisti a bezúdržbové vřeteno
- Se standardními čelistmi a ruční klikou

- Upínací síla 30 kN (3 000 kg)

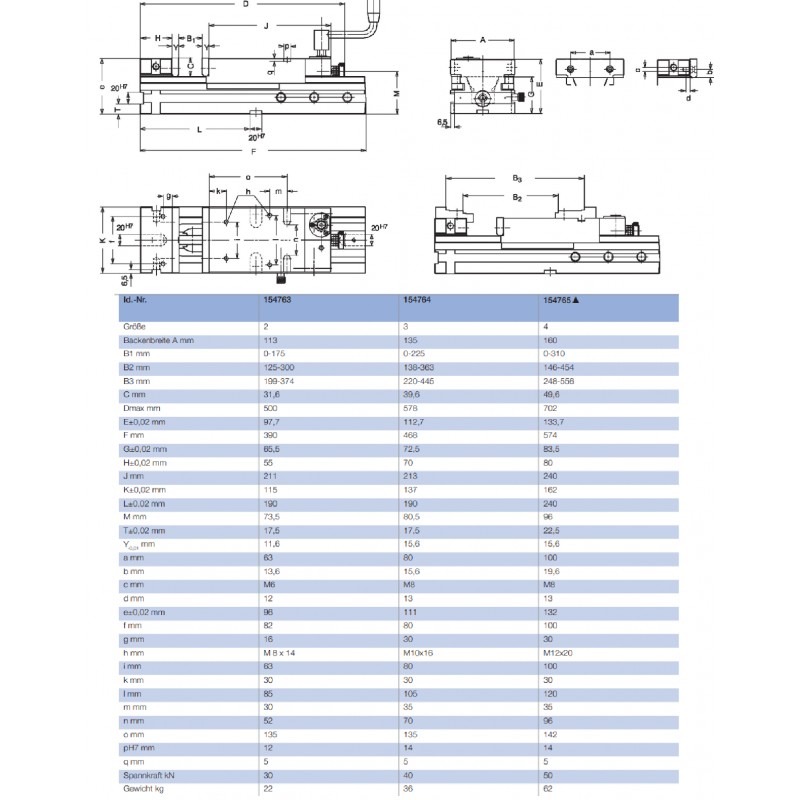

Typ	hydraulický
Rozsah upnutí 1	0 - 175 mm
Rozsah upnutí 2	125 - 300 mm
Rozsah upnutí 3	199 - 374 mm
Šířka čelistí	113 mm
Výška čelistí	31,6 mm
Upínací výška od stolu	65,5 mm
Vrchní závitové připojení:	M8 x 14
Upínací síla	30 kN (3 000 kg)
Stabilizační drážky	20 mm
Celková výška	97,7 mm
Celková šířka	113 mm
Celková délka	500 mm
Rozměr základny (D x Š)	390 x 115 mm
Hmotnost	22 kg
